Sentry adichtingen

Metalen dichtingen worden toegepast in hogedrukinstallaties met vaak gevaarlijke media. Een falende flensverbinding vormt daar een reëel veiligheidsrisico. Lektesten vóór de indienstname is dan ook essentieel, maar de klassieke methode (het afpersen van volledige leidingsecties) is tijdrovend, duur en zorgt voor lange productiestilstand.

KLINGER Sentry afdichtingen bieden een slimmer alternatief. Deze dichtingen met geïntegreerd lekdetectiesysteem (reverse integrity gaskets) laten toe om elke flensverbinding afzonderlijk te testen, direct na montage en gedurende de volledige levensduur van de verbinding.

Wat is een Sentry afdichting?

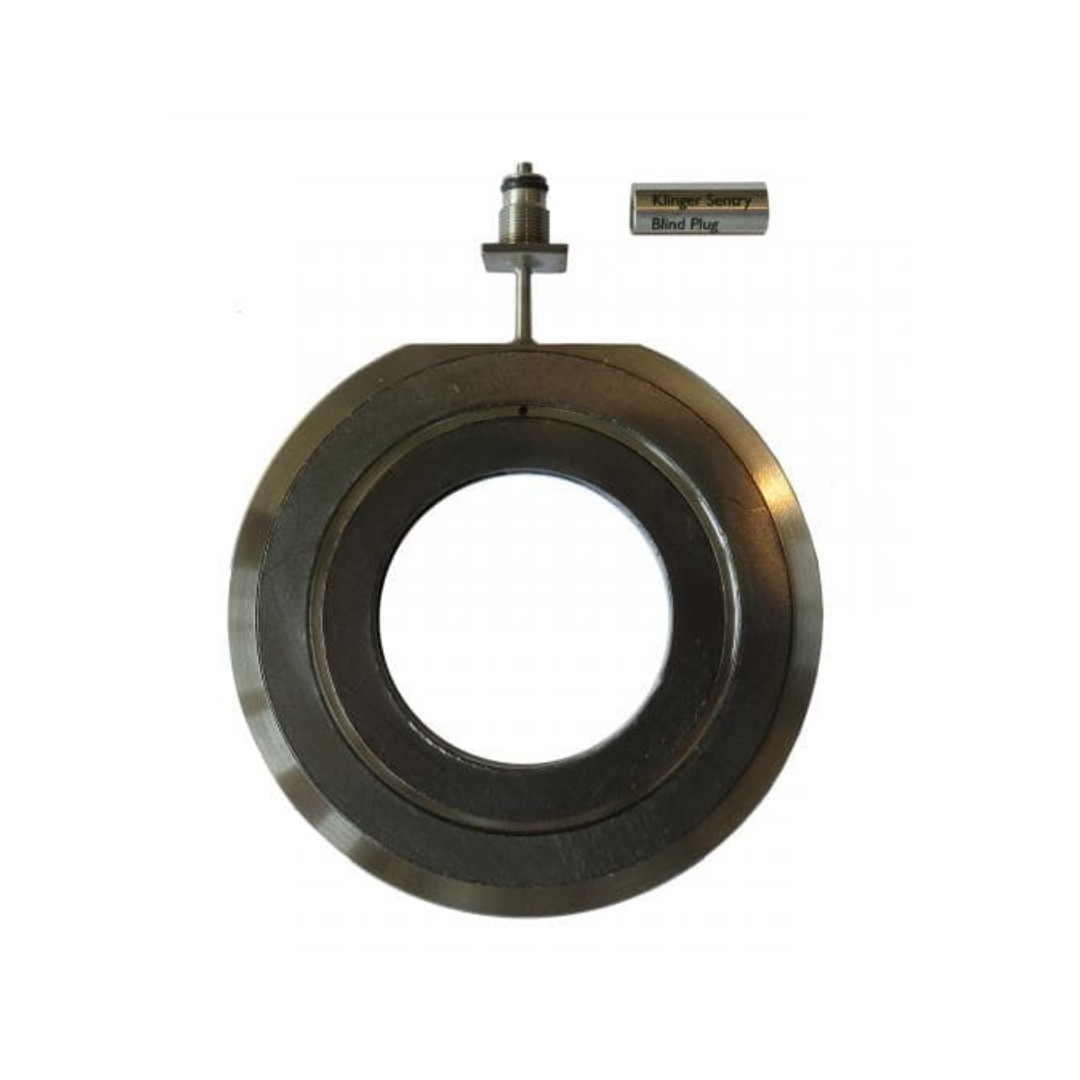

Een Sentry afdichting is een dichting met een ingebouwd testkanaal en een testpoort. Via een aansluiting aan de buitenzijde van de flens worden de testkamers in de dichting onder druk gezet. Blijft de druk behouden, dan is de verbinding lekdicht. Valt de druk weg, dan is er een lekpad en kan de verbinding onmiddellijk worden bijgesteld in één en hetzelfde flensbezoek.

Zo wordt de integriteit van elke individuele verbinding gevalideerd bij installatie, zonder dat de installatie zelf onder druk moet worden gezet.



Waarom kiezen voor Sentry afdichtingen?

• Directe validatie per flensverbinding: test elke individuele verbinding op lekdichtheid en betrouwbaarheid, zonder de hele installatie af te persen.
• Tot 95–98% minder testmedium: een drastische reductie van het benodigde volume aan testmedia, en dus van kosten en milieu-impact.
• Minder stilstand: efficiëntere lektesten verkorten de duur van shutdowns en turnarounds aanzienlijk.
• Eenvoudigere en betrouwbaardere montage: ook onder water (subsea) worden dichtingen sneller en correcter geplaatst.
• Alles in één bezoek: blijkt een verbinding te lekken, dan kan die onmiddellijk worden bijgesteld of vervangen. Geen tweede sitebezoek nodig.



Hoe werkt het lektesten met een Sentry afdichting?

Elke Sentry afdichting is uitgerust met een geïntegreerd testsysteem waarmee de dichtheid van de flensverbinding gecontroleerd kan worden vóór ingebruikname. Het is opgebouwd uit de volgende componenten:

• Hogedruk-snelkoppeling met fire-safe afdichting: de quick-release verbinding tussen de testapparatuur en de testpoort van de dichting maakt snel en eenvoudig aansluiten mogelijk.
• Anti-rotatievoorziening: een blokkering in de ruimte tussen de flenzen voorkomt rotatie en buiging van het testkanaal, zodat er geen spanning op de lassen komt.
• Druktestkamers: bij de RTJ-uitvoering vindt de drukopbouw plaats in de ringvormige holtes boven en onder de dichting in de flensgroef; bij de kamprofiel-uitvoering in de ringvormige ruimte tussen de primaire en secundaire afdichting.
• Drukmonitoring: drukveranderingen in de afgesloten testkamer worden van buitenaf gemonitord via de testapparatuur. Blijft de druk behouden, dan is de afdichting in orde. Drukverlies wijst op een lekpad tussen dichting en groef, en dus op de noodzaak tot interventie in die specifieke verbinding.
• Hydraulische testapparatuur (0–400 bar): de KLINGER-testapparatuur is geschikt voor gebruik op locatie en voor subsea-toepassingen.
• Toevoerkanalen: een buisje loopt van de dichting naar de ruimte tussen de flenzen en blijft van buitenaf bereikbaar wanneer de dichting is gemonteerd. Via een T-vormig kanaal in de dichting worden de testkamers onder druk gezet.

Na een geslaagde test wordt de testpoort afgesloten met een blindplug met fire-safe afdichting, voorzien van een zeskantaansluiting voor eenvoudige montage. De blindplug is voor eenmalig gebruik: bij een hertest wordt hij vervangen door een nieuwe, zodat de fire-safe certificering van de verbinding gegarandeerd blijft.



Uitvoeringen van de KLINGER Sentry afdichting

Type	Toepassing
Sentry SR (Seal Ring)	Sealring voor hub/clamp-verbindingen, met geïntegreerde testfunctie
Sentry RTJ (Ring Type Joint)	Voor RTJ-flenzen in hogedruktoepassingen, o.a. olie & gas, subsea en topside
Sentry IK (Insulation Kit)	Elektrisch isolerende dichting met testmogelijkheid, ter preventie van galvanische corrosie
Sentry DS (Dual Seal)	Dubbele afdichting voor Raised Face flenzen (ASME B16.5, Class 150–2500)



Materialen voor Sentry afdichtingen

De juiste materiaalkeuze bepaalt mee de levensduur en betrouwbaarheid van de afdichting. Daarom zijn Sentry gaskets leverbaar in een breed gamma metalen, afgestemd op het medium en de bedrijfsomstandigheden.

De Sentry RTJ ringen zijn beschikbaar in onder andere:

• zacht ijzer en koolstofarm staal (verzinkt tegen corrosie)
• roestvast staal 304, 316, 321, 347 en 410
• hoogwaardige legeringen zoals Monel, Inconel 625, Incoloy 825 en Hastelloy C-276
• titanium

Voor de kamprofiel-uitvoering is de metalen kern leverbaar in materialen gaande van roestvast staal en koolstofstaal tot duplex, superduplex, Hastelloy, Inconel, titanium en zirkonium. Als toplaag wordt meestal geëxpandeerd grafiet gebruikt. Voor chemisch agressieve media is een toplaag in PTFE mogelijk, voor hoge temperaturen mica.

Onze specialisten selecteren de juiste materiaalcombinatie op basis van het medium, de temperatuur, de druk en het flensmateriaal. Zo bent u zeker van een afdichting die volledig is afgestemd op uw toepassing.



Veilige montage met de KLINGER Sentry Gasket Insertion Tool (KGIT)

De KLINGER Gasket Insertion Tool (KGIT) maakt het mogelijk om een RTJ (ringtype verbinding) op een eenvoudige, veilige en snelle wijze nauwkeurig tussen twee flenzen te plaatsen.

Het speciaal ontworpen profiel is nauwkeurig in de onderste bouten van de flens geplaatst, waardoor de dichting correct in de groef zit. Dat verkleint het risico op letsel aan handen en vingers van duikers. De goed geplaatste gaten zijn afgestemd op standaard subsea tooling, wat transport en montage vereenvoudigt. Flensuitlijngereedschap kan tijdens de montage in de flens blijven, zodat de dichting niet beschadigd raakt.

Zodra de installatie is voltooid, kan de handgreep van de KGIT gemakkelijk worden afgebroken en voor archivering worden gebruikt. Door een kathodische reactie als gevolg van onderdompeling in zout water, zal de KGIT na verloop van tijd corroderen.



Waar worden Sentry afdichtingen toegepast?

Sentry afdichtingen worden ingezet waar de integriteit van flensverbindingen kritisch is en stilstand zwaar doorweegt:

• Olie & gas: offshore platformen, subsea verbindingen en hogedruk gassystemen
• Petrochemie & raffinaderij: kritische hogedrukverbindingen en turnarounds
• Energie: installaties waar snelle indienstname en betrouwbaarheid centraal staan
• Chemie: agressieve media en veeleisende procescondities, dankzij o.a. PTFE-deklagen en corrosiebestendige legeringen
• Transport & opslag: pijpleidingen en terminals met kathodische bescherming, waar de Sentry IK galvanische corrosie voorkomt



Veelgestelde vragen over Sentry afdichtingen

1. Wat is het verschil tussen een Sentry afdichting en een klassieke afdichting?

Een Sentry gasket is een volwaardige metalen of semi-metalen dichting maar met een geïntegreerd testkanaal en testpoort. Daardoor kan de lekdichtheid van de verbinding afzonderlijk worden getest en gemonitord, zonder de installatie onder druk te zetten.

2. Voor welke flenstypes zijn Sentry afdichtingen beschikbaar?

Sentry gaskets zijn beschikbaar voor zowel Ring Type Joint flenzen (Sentry RTJ) als Raised Face flenzen (Sentry DS, op basis van het KLINGER kamprofiel). Daarnaast is er de Sentry SR voor hub/clamp-verbindingen en de Sentry IK voor flensverbindingen met kathodische bescherming, ter preventie van galvanische corrosie. De uitvoeringen voldoen aan onder meer ASME B16.5, ASME B16.20, API 6A en API 17D.

3. Tot welke druk kan er getest worden?

De hydraulische testapparatuur van KLINGER heeft een testbereik van 0 tot 400 bar en is geschikt voor gebruik op site en subsea.

4. Kan de verbinding later opnieuw getest worden?

Ja, de verbinding blijft gedurende de volledige levensduur monitorbaar via de testpoort. Merk op dat de blindplug voor eenmalig gebruik is: na verwijdering voor een hertest moet een nieuwe plug worden geplaatst.



Meer weten over KLINGER Sentry afdichtingen?

Wil je weten of Sentry afdichtingen een oplossing zijn voor jouw installatie? Onze experten bekijken jouw toepassing en adviseren de juiste uitvoering en materialen. Neem contact op voor een afspraak of vraag de technische documentatie aan.
