Compensatoren
Temperatuurverschillen, drukwisselingen en trillingen zorgen continu voor belasting van leidingsystemen. Zonder de juiste compensator kunnen leidingen vervormen, flensverbindingen lekken en pompen of warmtewisselaars beschadigd raken.
Compensatoren (ook wel expansion joints genoemd) vangen deze bewegingen op en zorgen voor een veilige, betrouwbare en spanningsvrije installatie.
KLINGER Belgium levert een breed assortiment kwalitatief hoogwaardige compensatoren van gerenommeerde Europese fabricaten: van rubber en PTFE compensatoren tot metalen en weefsel compensatoren. Standaard uitvoeringen zijn snel leverbaar, maatwerk wordt ontworpen volgens jouw specificaties. Alle compensatoren worden geleverd met de diverse Europese certificaten en attesten.
Metalen compensatoren
Compensatoren met een metalen balg die axiale, laterale en angulaire bewegingen opnemen bij hoge temperatuur en druk, ook onder vacuüm.
Weefsel compensatoren
Flexibele compensatoren uit technisch weefsel voor kanalen met hete gassen, rookgassen en lucht bij lage druk en grote uitzettingen.
Rubber compensatoren
Elastische compensatoren uit rubber die trillingen, geluid en uitlijnfouten dempen in water-, afvalwater- en pompleidingen.
PTFE compensatoren
Chemisch inerte compensatoren uit PTFE die bewegingen en trillingen opvangen in leidingen met agressieve media, zuren en logen.
Waarom heb je een compensator nodig?
Door temperatuurveranderingen zetten metalen leidingen uit of krimpen ze. Deze lineaire uitzetting is groter dan vaak wordt gedacht: een stalen leiding van 50 meter zet bij een temperatuurverschil van 100 °C maar liefst 60 mm uit.
Wanneer leidingen onvoldoende bewegingsvrijheid hebben, ontstaan hoge reactiekrachten op leidingen, flenzen, pompen, afsluiters en andere aangesloten apparatuur. Daardoor kunnen aangesloten systemen beschadigd raken of zelfs worden losgerukt. Ook mechanische trillingen van pompen, compressoren, motoren en andere installaties, en mediumtrillingen door een pulserende stroming tasten leidingen en flensverbindingen ernstig aan.
Zonder de juiste compensator riskeer je:
- beschadiging van leidingen en apparatuur
- lekkages aan flensverbindingen
- ongeplande productiestilstand
- blootstelling aan gevaarlijke media
- milieuschade
- gevaarlijke situaties voor medewerkers en omgeving
Met de juiste compensator op de juiste plaats beperk je spanningen in het leidingsysteem, verleng je de levensduur van installaties en verhoog je de bedrijfszekerheid.
Ons gamma compensatoren
Elke toepassing vraagt om een ander type compensator. Medium, druk, temperatuur en het soort beweging bepalen samen de juiste keuze. KLINGER Belgium biedt vier materiaalgroepen, elk met een breed assortiment uitvoeringen.

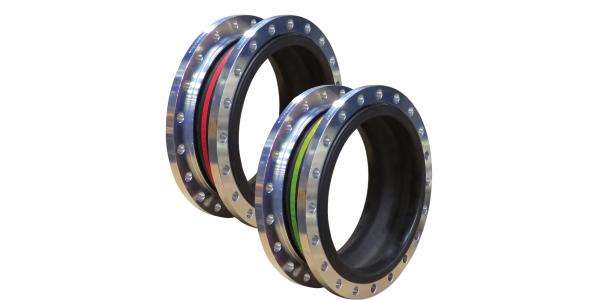

1. Rubber compensatoren
De rubber compensator is een van de meest toegepaste oplossingen voor het reduceren en compenseren van trillingen, geluid, leidinguitzetting en kleine uitlijnfouten. Rubber balgcompensatoren zijn bovendien eenvoudig te installeren.
Uitvoeringen:
- met stalen of RVS-flenzen conform DIN of ANSI, voor een betrouwbare flensverbinding
- rubber balg in o.a. EPDM, NBR, Hypalon en FPM, afgestemd op het medium
- met PTFE-lining of vacuümsteunring
- met trekstangen, scharnieren, vlammenhoes en afdekbeschermbuis

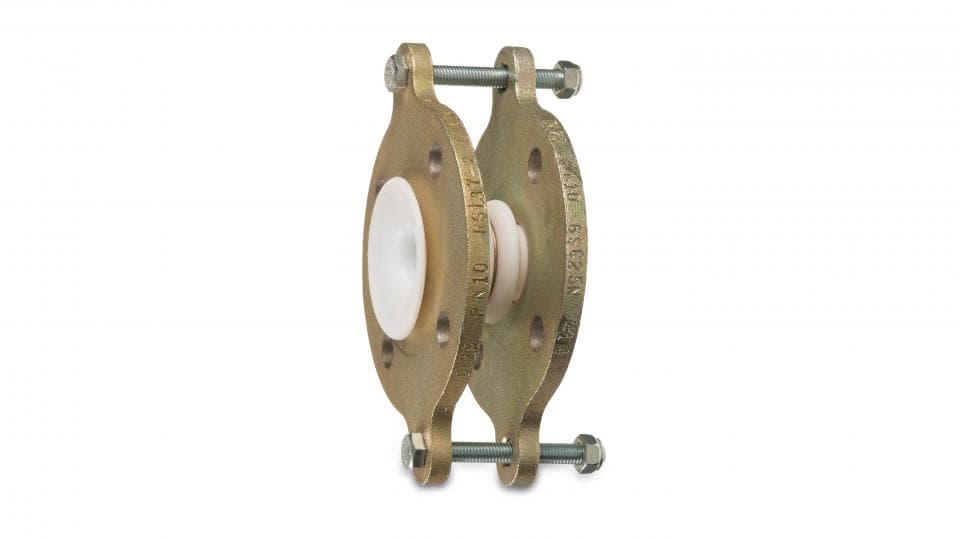

2. PTFE compensatoren
Voor chemische toepassingen is de PTFE compensator vaak de oplossing en een volwaardig alternatief voor rubber compensatoren. Ze worden snel geassembleerd volgens de specificaties van de klant.
De meest voorkomende PTFE compensatoren hebben 2, 3 of 5 golven en zijn voorzien van draaibare flenzen met bewegingsbegrenzers. In ons standaardassortiment worden ze geleverd met DIN- of ANSI-flenzen.
Bij de standaard PTFE compensatoren met 2, 3 of 5 golven neemt de drukbestendigheid snel af wanneer de temperatuur stijgt. Onze productspecialisten adviseren je hier graag over.

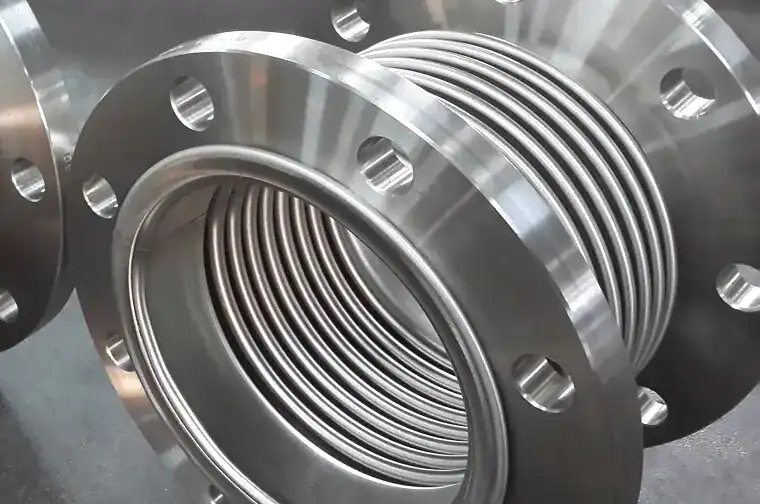

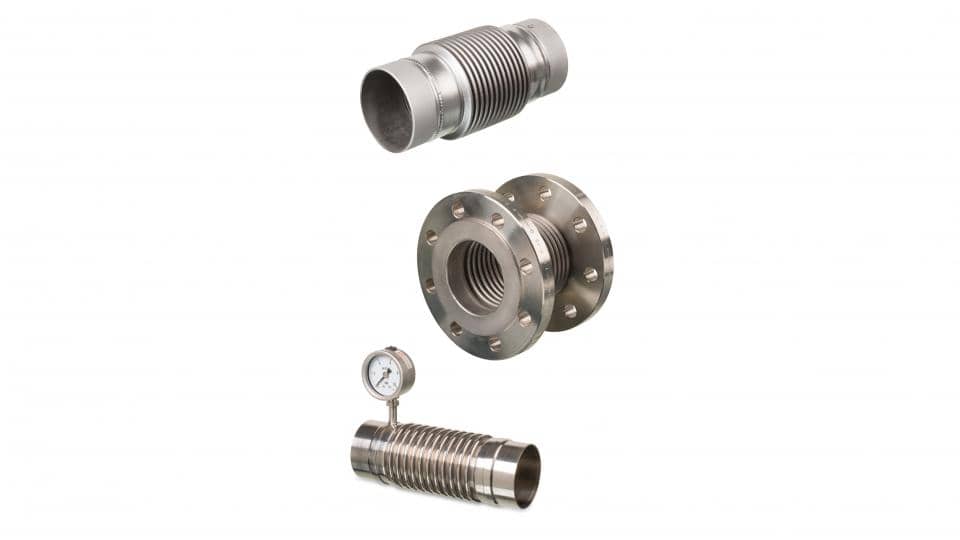

3. Metalen compensatoren
Metalen compensatoren worden vooral toegepast in de (petro)chemische industrie, warmtekrachtcentrales en scheepsbouw. Ze vangen thermische uitzettingen op, reduceren trillingen en zorgen voor spanningsvrije opstellingen in leidingsystemen bij de meest uiteenlopende procestechnieken.
De metalen compensatoren van KLINGER worden ontworpen, geproduceerd en getest volgens de criteria van de Expansion Joint Manufacturers Association, kortweg de EJMA-normering.
De meest voorkomende types metalen compensatoren:
- Enkelvoudige compensatoren: eenvoudige uitvoeringen met één balgelement voor het opvangen van axiale, laterale en angulaire bewegingen.
- Dubbele compensatoren: uitgevoerd met twee balgelementen en geschikt voor het opvangen van grote axiale en laterale bewegingen bij lagere drukklassen.
- Compensatoren met trekstangen: één of twee balgelementen en minimaal twee trekstangen. Het aantal trekstangen hangt onder meer af van de diameter en de drukklasse. Geschikt voor kleine laterale en axiale bewegingen.
- Compensatoren met scharnieren: één of twee balgelementen en meerdere scharnieren, voor het opvangen van kleine hoekbewegingen in één vlak. Een combinatie van twee of drie compensatoren kan grote axiale bewegingen opvangen.
- Compensatoren met cardansysteem: één balgelement en een cardanconstructie, voor het opvangen van kleine hoekbewegingen in elk vlak.
Meer informatie vind je bij KLINGER Turkey en KLINGER Politeknik.

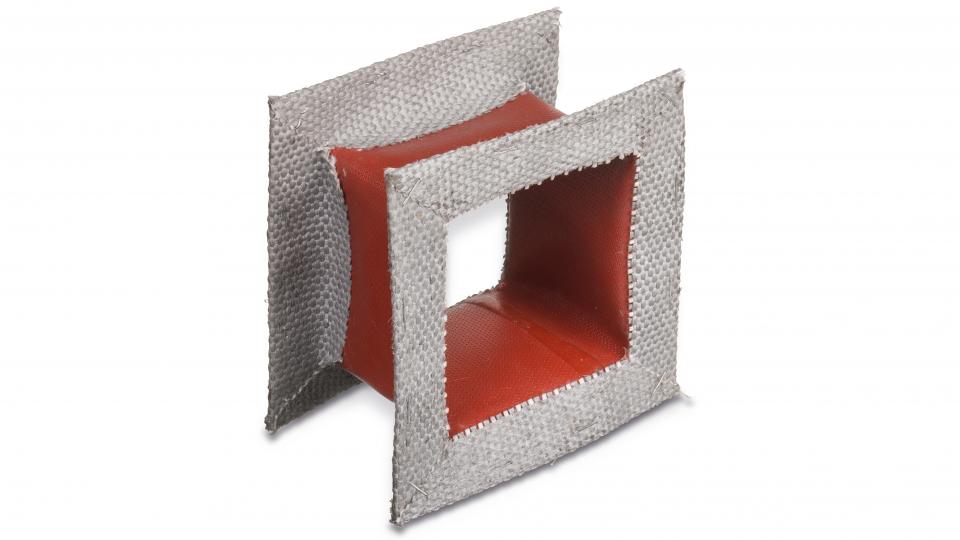

4. Weefsel compensatoren
De weefsel compensator wordt vooral toegepast bij het transport van (hete) lucht en stof bij lagere druk. Weefsel compensatoren worden altijd volgens de specificaties van de klant ontworpen en geproduceerd en zijn beschikbaar in de meest uiteenlopende uitvoeringen qua vorm, opbouw, materiaal en aansluitingen.
De meest voorkomende types:
- U-compensator en bandcompensator: de meest economische standaardtypes voor de meest voorkomende toepassingen in ronde en rechthoekige kanalen.
- U-compensator voor overdruk en vacuüm: in het bijzonder voor rechthoekige kanalen, ook in speciale hoekuitvoering.
- Meervoudige vormcompensator met tussenflenzen en trekstangen: noodzakelijk bij grote rechthoekige of ronde kanalen, in het bijzonder bij grote axiale bewegingen. De tussenflenzen kunnen met trekbouten of een speciale ophanging worden uitgevoerd.
- Bandcompensator voor overdruk en vacuüm: bij rechthoekige compensatoren moeten de hoeken afgerond zijn volgens de kamhoogte van het hoekprofiel.
Waarom kiezen voor compensatoren van KLINGER?
Betrouwbare schakel
Hoogwaardige kwaliteit van gerenommeerde Europese fabrikanten, voor maximale bedrijfszekerheid.
Compensatoren op maat
Van standaard uitvoeringen tot volledig maatwerk, ontworpen en geproduceerd volgens jouw specificaties.
Deskundig advies
Specialisten met jarenlange ervaring in uiteenlopende industrietakken en hun specifieke noden.
Hulp en begeleiding in iedere vorm
Van inmeten op locatie tot begeleiding bij de montage.
Gecertificeerde kwaliteit
Levering inclusief de diverse Europese certificaten en attesten.
Duurzaam vooruitdenken
Voorkeur voor langetermijnoplossingen, vanuit een groot verantwoordelijkheidsgevoel.
Advies op maat voor jouw toepassing
De compensatoren van KLINGER worden met succes ingezet voor de meest uiteenlopende toepassingen. Dankzij de jarenlange, intense samenwerking met klanten uit verschillende industrietakken hebben we een uitstekende kennis van de diverse markten. Die kennis delen we graag met je bij de keuze van de juiste expansion joint voor jouw specifieke toepassing.
Veelgestelde vragen over compensatoren
Staat jouw vraag er niet bij? Ons team denkt graag mee over jouw toepassing.
Wat is een compensator of expansion joint?
Een compensator (expansion joint) is een flexibel element in een leidingsysteem dat thermische uitzetting, krimp, trillingen en montageafwijkingen opvangt. Zo voorkomt hij spanningen, vervormingen en schade aan leidingen, flensverbindingen en aangesloten apparatuur.
Wanneer kies je voor een rubber compensator en wanneer voor een PTFE compensator?
Een rubber compensator is de standaardkeuze voor het reduceren van trillingen, geluid en leidinguitzetting in algemene toepassingen.
Werk je met chemisch agressieve media, dan is een PTFE compensator dankzij zijn uitstekende chemische bestendigheid vaak het betere alternatief.
Welke types compensatoren bestaan er?
De vier hoofdtypes zijn rubber, PTFE, metaal en weefsel. Welk type het beste past, hangt af van het medium, de temperatuur en de druk in jouw installatie.
Kan een compensator instabiel worden?
Ja. De stabiliteit van een balg hangt af van de inwendige druk, het aantal golven, de golfvorm, de beweging en de wanddikte. Een compensator kan instabiel worden (squirm) als het aantal golven wordt verhoogd om meer beweging op te vangen. Meer golven is dus niet automatisch beter.
Welke bewegingen kan een compensator opvangen?
Drie soorten: axiaal (in de lengterichting), lateraal (zijdelings) en angulair (hoekverdraaiing). Enkelvoudige uitvoeringen met één balgelement vangen axiale, laterale en angulaire bewegingen op. Dubbele compensatoren met twee balgelementen zijn geschikt voor grote axiale en laterale bewegingen bij lagere drukklassen. Voor hoekbewegingen bestaan scharnier- en cardanuitvoeringen.
Advies nodig over de juiste compensator voor jouw toepassing?
Neem vrijblijvend contact op met ons team voor een technisch gesprek, we helpen je graag verder!
