Conseil en couple de serrage

Un assemblage à brides fiable n’est pas seulement une question de composant individuel de qualité. Il résulte de l’interaction entre les brides, le joint, les boulons, le montage et les conditions de service, et le couple de serrage est le maillon qui concrétise cette interaction dans la pratique.

KLINGER Belgium vous accompagne dans la détermination des couples de serrage appropriés, adaptés à l’assemblage et à l’application spécifiques.

Un joint a besoin d’une pression d’assise suffisante pour assurer une bonne étanchéité. Si la pression est trop faible, le joint peut être expulsé. Si elle est trop élevée, le joint peut être endommagé ou subir une déformation excessive. Dans les deux cas, le résultat est le même : un assemblage qui fuit.

Le couple de serrage correct garantit une force de boulonnage suffisante et donc la pression d’assise nécessaire sur le joint. Le moment requis dépend de l’assemblage et des conditions de service. C’est pourquoi nous ne nous basons pas simplement sur une valeur de tableau standard, mais sur votre application spécifique.

C’est pourquoi nous ne partons pas d’une valeur de tableau, mais de votre assemblage.

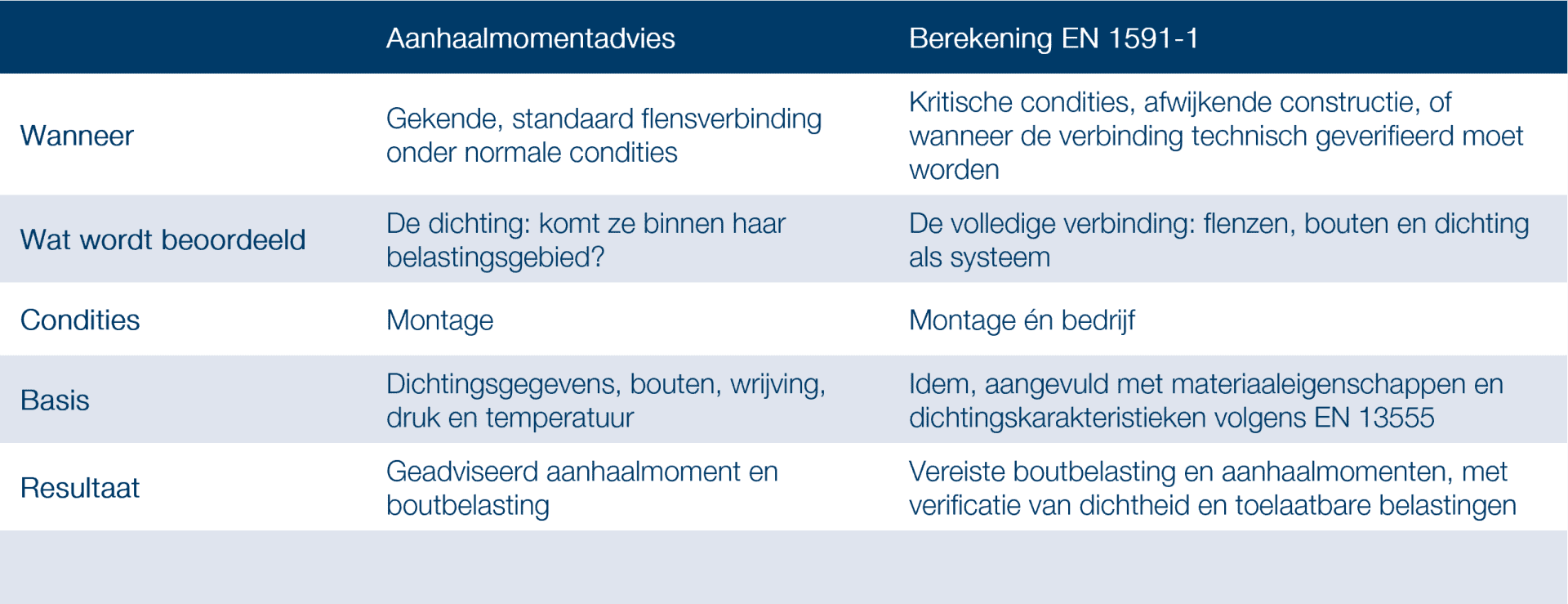

Pour les assemblages ne nécessitant pas de calcul technique approfondi, nous pouvons établir un conseil pratique en couple de serrage. Pour ce faire, nous tenons compte notamment des éléments suivants :

• le type et le matériau du joint
• les dimensions et la qualité des boulons
• le coefficient de frottement
• la pression et la température de l’application
• les valeurs EN 13555

Le conseil vise à établir la pression d’assise correcte sur le joint lors du montage. Il ne s’agit pas d’un calcul complet de l’assemblage à brides : la rotation de la bride et la charge des brides et des boulons en tant que système complet ne sont pas vérifiées ici. Pour de nombreuses applications courantes, cela est suffisant. Pour les assemblages critiques ou lorsqu’une vérification technique complète est nécessaire, nous conseillons un calcul approfondi selon la norme EN 1591-1.

Il permet de placer le joint dans la zone de charge appropriée lors du montage. Il ne s’agit pas d’un calcul de résistance complet de l’assemblage à brides ; les brides et les boulons ne sont pas vérifiés en tant que système. Pour les constructions connues dans des conditions normales, cela suffit généralement ; ce n’est pas le cas pour les applications critiques.

Pour les applications critiques ou lorsqu’une évaluation complète de l’assemblage à brides est nécessaire, nous effectuons un calcul selon la norme EN 1591-1.

Dans ce cas, l’assemblage est considéré comme un tout. Non seulement le joint, mais aussi les brides et les boulons sont pris en compte dans le calcul, tant au montage qu’en conditions de service.

Le calcul tient compte, entre autres, de la pression, de la température, de la géométrie et du matériau des brides, des boulons et du joint. Les variations de charge des boulons et du joint dues à la température et à la relaxation sont également intégrées. Si nécessaire, des forces et moments externes peuvent aussi être introduits.

Pour le joint, nous utilisons les données de matériaux selon la norme EN 13555, afin de vérifier qu’une pression d’assise suffisante est maintenue pendant le montage et le service sans surcharger le joint.

On détermine ainsi la charge de boulon nécessaire pour assurer l’étanchéité fiable de l’assemblage, tout en vérifiant que les différents composants restent dans leurs limites de charge admissibles. Les couples de serrage appropriés en découlent.

Transmettez-nous les données de votre assemblage, le type de bride, le joint, les boulons et les conditions de service, et nous vous dirons si un conseil suffit ou si un calcul complet est préconisé.
