Lekbescherming / Spray Shields

Bescherm uw kritische verbindingen en componenten tegen lekkages

Kritische verbindingen vormen in elke industriële installatie een potentieel risico. Niet alleen flensverbindingen, maar ook afsluiters, compensatoren, pompen en andere componenten kunnen bij een lekkage leiden tot gevaarlijke situaties.

Zeker wanneer er gewerkt wordt met agressieve chemicaliën, stoom, thermische olie of andere media onder druk, kan zelfs een beperkte lekkage grote gevolgen hebben voor veiligheid, milieu en bedrijfscontinuïteit.



Met KLINGER lekbeschermingsoplossingen (ook gekend als spray shields of flange guards) beperkt u de impact van lekkages en verhoogt u de veiligheid van uw installatie én personeel. Deze lekbeschermingen vormen een eenvoudige maar doeltreffende oplossing om ongewenste lekstromen gecontroleerd op te vangen, af te buigen en zichtbaar te maken

Wat is lekbescherming of een spray shield?

Een flange guard of spray shield is een beschermhoes die rond kritische verbindingen en componenten wordt geplaatst. Bij een lek onder druk voorkomt deze dat vloeistoffen of media ongecontroleerd wegspuiten.

Concreet zorgt lekbescherming voor:

• afbuigen van gevaarlijke lekstralen (spray-out bescherming)
• bescherming van personeel tegen chemische of thermische risico’s
• Detectievan lekkages via lekindicatoren of venster
• beperking van milieuschade
• Gecontroleerde opvang of afvoer van lekkende media
• Reduceren van brandgevaar



Waarom kiezen voor KLINGER lekbescherming?

Met de toenemende aandacht voor veiligheid, emissiebeperking en procesbetrouwbaarheid is het voorkomen van lekkages aan kritische verbindingen een belangrijk aandachtspunt voor de industrie geworden. KLINGER ondersteunt bedrijven niet alleen met de juiste spray shields of beschermoplossingen, maar ook met advies rond dichtingskeuze, correcte montage, inspectie en risicobeoordeling. Zo helpen we niet alleen de impact van lekkages te beperken, maar ook lekkages preventief te voorkomen.



Persoonbescherming

Lekkages onder druk kunnen leiden tot gevaarlijke “spuiters” van chemicaliën, stoom of hete oliën. Dit vormt een reëel risico voor medewerkers die zich in de buurt van de installatie bevinden. Met lekbescherming wordt de lekstroom afgeschermd en gecontroleerd afgebogen. Zo vermijdt u directe blootstelling en verhoogt u de veiligheid op de werkvloer, zonder ingrijpende aanpassingen aan uw installatie.



Lekkage detectie

Niet elke lekkage is meteen zichtbaar. Kleine lekken blijven vaak onopgemerkt, met grotere problemen op lange termijn. Onze spray shields kunnen worden uitgerust met een lekdetectie of venster. Die maakt beginnende lekkages snel zichtbaar, zodat u tijdig kunt ingrijpen. Dit voorkomt ongeplande stilstanden en beperkt schade aan installaties.



Duurzaamheid en milieu

In veel sectoren is het beperken van emissies en lekverliezen een belangrijke uitdaging. Ongecontroleerde lekkages kunnen schadelijke stoffen in de bodem of omgeving doen terechtkomen. Lekbeschermingen helpen om deze risico’s te beperken door lekstromen op te vangen en te beheersen. Zo draagt u bij aan een veiligere en meer milieubewuste bedrijfsvoering.



Gecontroleerd afvoeren

Wanneer er toch een lek optreedt, is controle cruciaal. In plaats van een ongecontroleerde verspreiding zorgen sprayshields ervoor dat vloeistoffen gericht worden opgevangen of afgevoerd. Afhankelijk van de uitvoering (bijvoorbeeld met drainaansluiting) kunnen gevaarlijke of agressieve media veilig worden afgevoerd. Dit maakt onderhoud en interventie niet alleen veiliger, maar ook efficiënter.



Types spray shields / lekbeschermingen

Afhankelijk van uw toepassing, medium en procesomstandigheden zijn verschillende uitvoeringen van shieldsmogelijk. Elke oplossing wordt afgestemd op chemische compatibiliteit, temperatuur, druk, geometrie en het risicoprofiel van de toepassing.

Uitvoeringen van KLINGER Spray Shields

(wat beschermen we?)

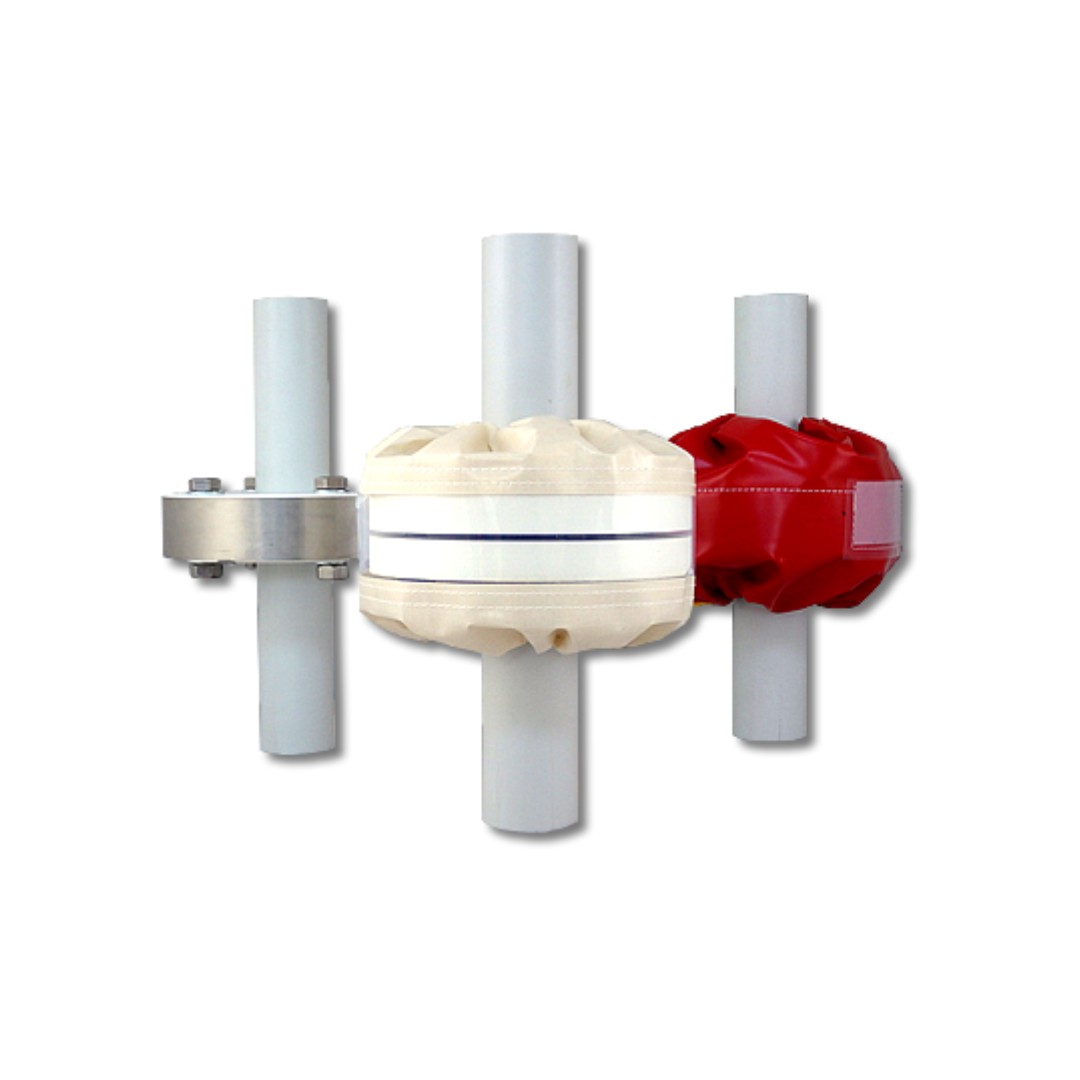

1. Spray shields voor flensverbindingen

De meest toegepaste vorm van lekbescherming is de spray shield voor flensverbindingen. Deze beschermhoezen worden rond de verbinding geplaatst en voorkomen dat vloeistoffen of media bij een lek onder druk ongecontroleerd wegspuiten.

Typische toepassingen:

• chemische installaties
• stoomsystemen
• thermische olie
• waterbehandeling
• utilities
• kritische procesleidingen



Mogelijke opties:

• transparant inspectievenster
• lekdetectiepatch
• drainaansluiting voor gecontroleerde afvoer



2. Valve shields voor afsluiters

Ook afsluiters vormen een potentieel lekpunt, bijvoorbeeld aan bonnetverbindingen, pakkingen of aansluitflenzen.

Valve shields worden op maat ontworpen rond de geometrie van de afsluiter en bieden dezelfde bescherming tegen spray-out, maar in een uitvoering aangepast aan appendages.

Geschikt voor:

• handafsluiters
• regelafsluiters
• veiligheidsafsluiters
• appendages met verhoogd lekrisico



3. Metalen spray shields

Voor toepassingen met hoge druk, hoge temperatuur of zware mechanische belasting biedt een metalen spray shield maximale bescherming.

Eigenschappen:

• uitvoering in RVS 304 of RVS 316
• hoge mechanische sterkte
• geschikt voor extreme procesomstandigheden
• optioneel met drainaansluiting
• optioneel met afstandhouders om direct contact met warme oppervlakken te vermijden



Typische toepassingen:

• stoom
• thermische olie
• hydraulische olie
• gasvormige media
• zware industriële processen



Materialen voor spray shields

(waaruit maken we ze?)



FG-PTFE (industriële standaard)

De meest toegepaste textiele uitvoering binnen industriële processen.

Eigenschappen:

• PTFE-geïmpregneerde glasvezel
• hoge chemische bestendigheid
• hoge mechanische sterkte
• dubbele stiknaden voor extra stevigheid
• PTFE-geïmpregneerde koorden en stiksel
• ETFE inspectievenster mogelijk
• temperatuurbereik: -200 °C tot +250 °C



Breed inzetbaar voor:

• zuren
• basen
• oplosmiddelen
• glycol
• ammonia
• diverse chemische media



PVC

Een economische oplossing voor minder kritische toepassingen.

Eigenschappen:

• UV-bestendig
• geschikt voor buitenopstelling
• visuele lekdetectie mogelijk
• eenvoudige montage
• kostenefficiënt



Voor:

• water
• lichte chemicaliën
• nutsvoorzieningen



100% PTFE

Voor zeer agressieve chemicaliën of maximale chemische resistentie.

Eigenschappen:

• volledig chemisch inert
• niet-poreus
• geschikt voor zeer corrosieve media
• uitstekende weerstand tegen vrijwel alle chemicaliën
• temperatuurbereik: -200 °C tot +250 °C



Typische toepassingen:

• HF
• sterk oxiderende media
• zeer kritische chemische processen



Metaal (RVS)

Voor zware procescondities waar textiel niet volstaat.

Geschikt voor:

• hoge drukken
• hoge temperaturen
• stoom
• thermische olie
• gas
• mechanisch belastende omgevingen



Wanneer is lekbescherming noodzakelijk?

Niet elke verbinding vormt hetzelfde risico. Toch zijn er situaties waarin spray shields sterk aanbevolen zijns:

• installaties met hoge druk of temperatuur
• chemische processen met agressieve media
• Stoomsystemen
• Thermische of hydraulische olie
• omgevingen met verhoogde veiligheids- of milieueisen
• moeilijk toegankelijke of kritische zones



Advies nodig over flensbescherming?

Twijfelt u welke flensbescherming of safety shield het best past bij uw toepassing? Onze engineers helpen u graag met een oplossing op maat.

Neem contact op of vraag advies aan
