Quelle quantité de vapeur est perdue ?

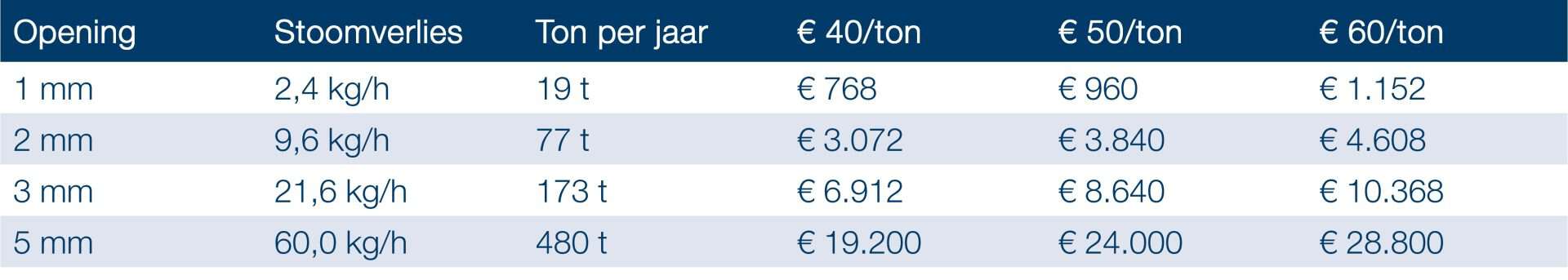

Une ouverture de quelques millimètres laisse échapper de la vapeur en continu sous pression. À 5 bar(g) et avec une ouverture de 3 mm, environ 21,6 kg de vapeur sont perdus par heure. Sur une année de 8 000 heures de service, cela représente 173 tonnes, soit environ 8 640 € pour un coût de vapeur de 50 € par tonne. Par fuite.
À 5 bar(g) et 8 000 heures de service par an.
Utilisez de préférence votre propre coût de vapeur calculé. Celui-ci varie considérablement d’une installation à l’autre, en fonction du prix du combustible, du rendement de la chaudière et du taux de retour des condensats.
Faites le calcul pour votre propre installation
Saisissez la taille de votre fuite, la pression, les heures de service et le coût de la vapeur pour voir immédiatement le coût annuel.
Que faut-il surveiller lors d’une inspection ?
Brides et raccordements
- Un panache visible ou un sifflement
- Des traces d’humidité autour du raccordement
- Une isolation endommagée ou humide, souvent le premier signe
Vannes
- Garniture de tige et presse-étoupe
- Raccords à brides et soudés
- Surfaces d’étanchéité du siège
Purgeurs de condensat
- Un purgeur défectueux en position ouverte laisse passer la vapeur vive et constitue le type de fuite le plus coûteux
- Le diagnostic se fait par mesure, pas à l’œil nu : un purgeur chaud peut fonctionner parfaitement
- Notez le type et la position de chaque purgeur afin de pouvoir comparer lors de la prochaine inspection
Prévenez les pertes de vapeur à la source
Une partie des fuites ne se situe pas dans la tuyauterie mais dans la vanne elle-même. La vanne KVN fonctionne grâce à des bagues d’étanchéité élastiques et n’est pas pressée contre un siège classique. Cette construction combine un couple de manœuvre régulier, une surface d’étanchéité protégée et un effet autonettoyant, ce qui réduit le risque de fuite au niveau de la vanne.
Foire aux questions
Je suis un titre
-
Quelle est la taille d’une fuite de vapeur visible ?
Plus petite que vous ne le pensez. Le panache visible est de la vapeur condensée et est bien plus grand que l’ouverture d’où s’échappe la vapeur. Estimez ou mesurez l’ouverture, pas le panache.
-
Combien de purgeurs de condensat fuient en moyenne ?
Cela dépend fortement du régime de maintenance et de l’âge de l’installation. Un audit avec mesures est le seul moyen de le savoir pour votre installation. Ce que nous constatons : la proportion augmente lorsqu’aucun contrôle systématique n’a été effectué depuis longtemps.
-
Quel est le coût de la vapeur par tonne ?
Cela varie selon l’installation. Le prix du combustible, le rendement de la chaudière, le taux de retour des condensats et le traitement de l’eau déterminent le coût. Travaillez avec vos propres chiffres si vous les avez ; une fourchette de 40 € à 60 € par tonne est une base courante pour commencer.
-
Faites mesurer vos pertes
Ce que votre installation perd réellement ne peut être révélé que par une inspection avec des appareils de mesure. Nos techniciens cartographient chaque point de mesure et fournissent un rapport avec une hiérarchisation des priorités.
Expertise associée
Audit des purgeurs de condensat
Les purgeurs de condensat défectueux coûtent des milliers d’euros par an. Notre audit vous indique précisément quels purgeurs fuient, le coût engendré et l’ordre de priorité pour intervenir.
Matelas isolants sur mesure
Arrêter la perte de chaleur là où l’isolation fait défaut
Support sur site
Dépannage sur site, audits, conseils produits et formations.
*Valeurs indicatives pour de la vapeur saturée s’échappant vers l’atmosphère par une ouverture ronde. Les valeurs réelles dépendent de la forme de l’ouverture, de l’état de la vapeur et des conditions locales. Destiné à servir de première indication commerciale, et non de garantie d’économie.
